產品名稱：YZD型遙控、自行式管道內對口器

一、產品簡介

　　我廠生產的YZD型遙控、自行式管道內對口器，是根據管道工程設計標準，參考國際先進技術研制而成的換代產品。該產品采用先進的無線遙控?cái)?shù)碼技術，取代原始笨重的十米操縱桿操縱和人力拉動對口器。本產品具有九十年代國際先進水平。

　　YZD型遙控、自行式管道內對口器，主要用于長輸管道鋪設工程中，兩管對口焊接時，進行定位，以保證兩管同心度的一種專用設備，是管道鋪設工程中不可缺少的設備。

二、結構特點

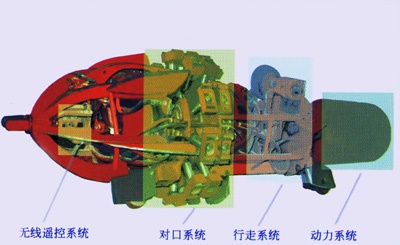

　　1、結構：YZD型遙控、自行式管道內對口器的結構由四大系統組成。

①、無線遙控系統：由無線遙控發射器、無線遙控接收器及控制線路組成。

②、行走系統：由驅動馬達、張緊驅動裝置及定位塊組成。

③、對口系統：由導向體、撐園裝置組成。

④、動力系統：由動力源、補氣缸及缸體組成。

　　2、特點：

①、對口器在管道內，通過無線遙控器遙控進行行走對口。工作過程由無線遙控控制完成，節省人力，提高效率。

②、獨立的動力源系統無須外加動力。

③、對口同心度小于0.3mm，對口準確，符合管道設計標準。

三、規格分類

1、規格型號：

2、分類：根據動力源分為氣動和液壓兩大系列。

四、工作原理

　　該對口器由無線遙控系統控制三大系統。控制行走系統使對口器準確到達對口位置?？刂苿?dòng)力系統給對口器提供動力。

　　對口器的對口系統由左右對稱的兩組撐圓裝置組成，分別置于導向盤兩側，一組稱之為定位撐園部分，一組稱之為同心撐園部分，它們分別作用于被焊接兩管的內壁，動作由無線遙控器控制。


五、操作步驟

　　首先將對口器送入定管內，再由遙控器進行遙控。（見圖2）

第一步 摁4鍵將行走支架升起。

第二步 摁*鍵或#鍵將對口器在管道內通過向前或向后行走定位滑塊下落卡住，使對口器到達對口位置。

第三步 摁1鍵使第一組定位撐圓撐圓定位。

第四步 將切管機切好坡口的動管靠緊定管，然后摁動2鍵使第二組同心圓撐圓，同心后進行對口點焊。

第五步 摁3鍵使兩組撐圓復位。

第六步 摁5鍵或*鍵使對口器行至下一對口位置。

第七步 摁6鍵停止行走，從復上一次操作。

六 注意事項

 一、遙控器嚴禁重摔或浸水，按鍵時間以0.5秒為準，若發現遙控器距離過近或發射指示燈暗時及時更換發射機內的電池。遙控發射機及接收機屬精密電子儀器，請不要隨意拆卸、觸及元器件，否則頻率將偏移而無法接收。

二、對口器在行走的過程中一定要注意慣性。否則將對口器走出管外造成對口器損壞。一定要在對口器離管口2米左右時摁6鍵停止，然后摁*鍵點動行走。

三、液壓系列對口器要嚴格控制油泵工作介質及油溫。環境溫度低于10攝氏度時用N15^#液壓油，當環境溫度高于40攝氏度時采用N46^#液壓油。工作1000小時換一次油。油箱油面要保持在油標刻度線以上。加油時要用空氣濾清器。

 四、風動系列對口器在5攝氏度以下空氣壓縮機加13號油在5攝氏度以上加19號油。加油加至油標規定的油位，切莫多加和少加。一般使用800小時更換一次新油?？諝鈮嚎s機在使用過程中應保持油位，做到經常檢查?？諝鉃V清器在正常情況下使用300小時清洗一次，儲氣罐每周排污一次。安全閥要經常檢查可靠性。對口器在工作前要進行系統試車潤滑，查看各部動作正常后方可使用。
